液晶ディスプレイの気泡防止に。幅広いラインナップ。
液晶用オートクレーブ装置
PTU series

line up:

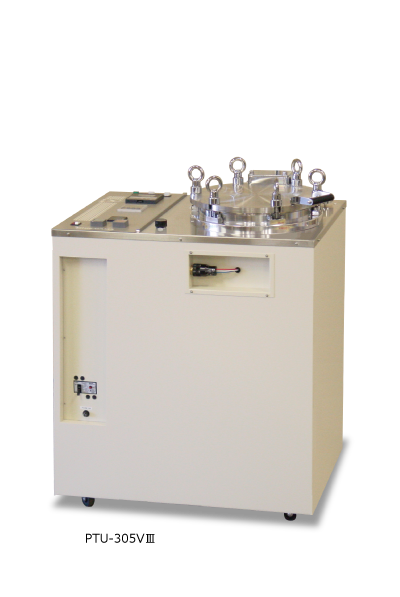

PTU-305VⅢ /PTU-507H /PTU-807H /
PTU-1207H /PTU-1507H

 ■ 本製品の特長 / 機能
簡単に適切な条件設定が可能
温度・圧力・時間がそれぞれ組み合わせて設定する事により、LCDの製造工程において偏光板貼り付け後の気泡を取り除く為の適切な条件を作り出す事ができます。
偏光板とセルの密着力アップ
加温・加圧処理をする事によって、偏光板貼り付け後の偏光板とセルの密着力アップを計る事ができます。
各設定も簡単操作
温度・圧力・時間等の設定は、高精度デジタルタイプを使用。簡単な操作で設定が可能です。(PTU-305VⅢは温度・時間設定のみ)
高精度な制御方式
温度制御方式はPID制御・SSR駆動方式。また、圧力制御方式は2位置制御・電磁弁開閉方式又は電動弁開閉方式で高精度な制御が可能です。
インターロック機構をはじめ、各種安全装置を搭載
扉の締め付けは安全確実なインターロック機構付ギヤ操作クラッチ方式を採用(PTU-305VⅢはアイボルト締め付け)。ステンレス製缶体に過温防止装置、過圧防止装置、圧力安全弁など各種安全装置を搭載。
加温・加圧環境にも対応
本装置は、液晶ディスプレイの気泡除去に限らず加温・加圧環境にも応用が可能です。
サイクルタイムの短縮
保温機能を搭載により立ち上がり時間が早く、サイクルタイムの短縮が可能です。
所 要 設 備
電 源: 仕様に記載された内容を御確認下さい。
※詳しくは弊社営業までお問い合わせ下さい。
 ■ オプション

記録計キャビネット引出式トレイ
温度・湿度・圧力記録計
温度・湿度記録計
本体をスマートに収容。
(PTU-507H用)
試料の出し入れがスムーズに行えます。
(PTU-507H / 807H)

フタ安全カバー排気ダクト積み重ねラック
PTU-305VⅢ用PTU-507H用(キャビネット付)
PTU-807H用
収納スペースを有効に活用できます。
 ■ 大型特注製品の設計・製造も承ります。

缶内有効寸法φ2000・槽内送風循環方式大型液晶オートクレーブ装置 (特注例)

大容量タイプの大型特注製品も設計・製造・販売・メンテナンスまで、一貫したシステムで御提供致します。
詳しくは本社・営業部まで御問い合わせ下さい。
 ■ 製品仕様

液晶用オートクレーブ装置
型 式PTU-305VⅢPTU-507HPTU-807HPTU-1207HPTU-1507H
外寸法W750 x D550 x H1050 mmW850 x D1375 x H1650 mmW1470 x D1515 x H1800 mm本体:
W1800 x D3480 x H1850 mm
自立制御盤:
W900 x D350 x H1650 mm
本体:
W2200 x D5200 x H2300 mm
自立制御盤:
W1000 x D350 x H1750 mm
有効内寸法φ250 x D340 mmφ450 x D600 mmφ700 x D600 mm
(有効高さH400)
缶体内:
φ1200 x D1600 mm(直胴部)
内缶内:
φ1100 xD1500 mm
缶体内:
φ1500 x D2500 mm(直胴部)
内缶内:
φ1400 x D2400 mm
重量 (約)105 kg500 kg800 kg本体3,000 kg
自立型制御盤180 kg
本体5,000 kg
自立型制御盤200 kg
温度制御方式PID制御・SSR駆動
温  度使用範囲50~100℃(常用80℃)50~80℃
制御精度 - ±3℃(無負荷・50℃・0.5MPa)±2℃(無負荷・50℃・0.5MPa)±5℃(無負荷・50℃・0.5MPa)
圧力制御方式2位置制御・電磁弁開閉方式2位置制御・電動弁開閉方式
圧  力使用範囲0.196~0.490 MPa0.05~0.69 MPa
制御精度 - ±0.01 MPa
計 装温 度:デジタル設定、デジタル表示
圧力:デジタル設定、デジタル表示及びアナログ表示
※PTU-305VⅢはアナログ設定、アナログ表示
時 間:デジタル設定、デジタル表示(99Hr59Mタイマー)
フタ締付方式アイボルト締付クラッチ方式
材 質缶体・フタ:
ステンレス(SUS304)
トップパネル:
ステンレス(SUS304)
ヘアーライン仕上げ
配管:Cu
外装:SPCC(焼付塗装)
缶体・内缶・フタ・棚板:
ステンレス(SUS304)
クラッチ爪・缶体架台:
SS400(ウレタン塗装)
制御ボックス:
SECC及びAL(焼付塗装)
配管:Cu
缶体・フタ・棚板:
ステンレス(SUS304)
クラッチドアー
(クラッチ部のみ):
SS400(エポキシ樹脂塗装)
配管:
ステンレス(SUS304)及びCu
本体フレーム:
SS400 Lアングル(焼付塗装)
外装:SPCC及びAL(焼付塗装)
缶体・内缶・フタ:
ステンレス(SUS304)
クラッチドアー
(クラッチ部のみ)・缶体架台:
SS400(エポキシ樹脂塗装)
配管:
ステンレス(SUS304)及び
ナイロン12
自立制御盤・外装:
SPCC及びAL(焼付塗装)
缶体・内缶・フタ・内台車:
ステンレス(SUS304)
クラッチドアー
(クラッチ部のみ)・外台車:
SS400(エポキシ樹脂塗装)
配管:
ステンレス(SUS304)及び
ナイロン12
自立制御盤・外装:
SPCC及びAL(焼付塗装)
構造規格小型圧力容器第2種圧力容器構造規格合格品
電源単相AC 200V 1.3kW単相AC 200V 2.0kW単相AC 200V 2.5kW単相AC 200V 23kW単相AC 200V 35kW
電源接続形状
丸端子
安全装置圧力安全弁・加圧防止・空焚防止・漏電ブレーカ・ヒーターブレーカー・温度ヒューズ・制御用ヒューズ
付属品電源コード、
耐圧ホース(2枚)、
ナット締付金具
電源コード・棚板(2枚)-
※外寸法には突起物部分の寸法までは含まれておりません。
※性能値は周囲温度が、試験槽内は空状態時の値です。
